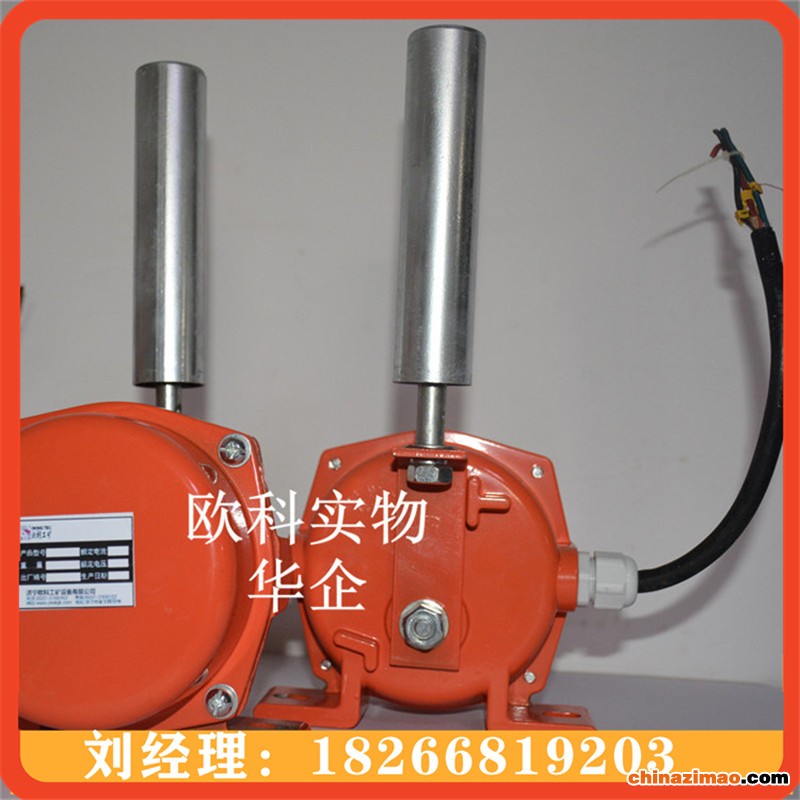

点击图片查看原图
跑偏开关安装于输送机头尾部两侧，成对安装。开关的立辊与输送带带边垂直，且保证带边位于立辊高度的1/3处。立辊与输送带边缘距离为50～70mm。
两级跑偏开关工作原理：本开关的工作过程是输送机胶带跑偏时，胶带触碰开关立辊，当立辊偏转至Ⅰ级动作角度时，Ⅰ级开关动作，并输出信号报警。如果胶带继续跑偏使开关的立辊达到Ⅱ级动作角度时，Ⅱ级开关发出停机信号。如果将其接至控制线路中即可实现自动停机。
两级跑偏开关安装与接线
1、两级跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带边位于立辊高度1/3处。 两级跑偏开关安装见图二。
2、两级跑偏开关立辊与输送带正常位置的间距宜为50～100mm。
3、两级跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接。
两级跑偏开关技术参数：
接点容量：AC380V10A 接点数量：2常开2常闭 重量kg：2.5
开关动作角度：12°~30° 10°~45° 20° ~35° 极限角：60±2°
联系人：刘衬
电话;18266819203(微信）
座机：15725375016
跑偏传感器
