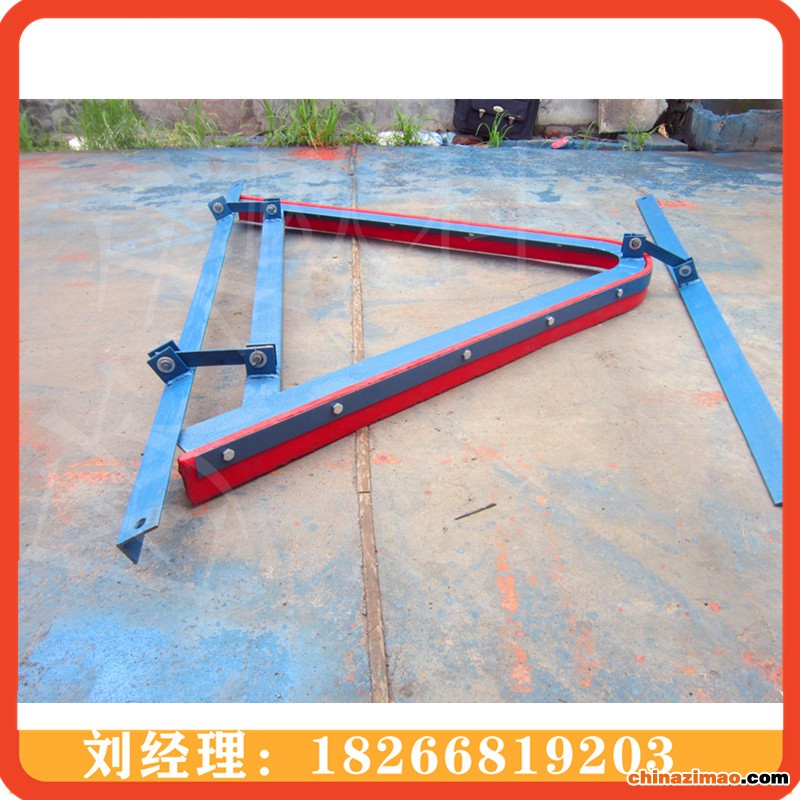

O型空段清扫器 三角形清扫器人字型清扫器合金橡胶清扫器规格
H型合金橡胶清扫器安装于头部卸料滚筒处，清除输送带上的粘附物料，完成一次清扫。
P型合金橡胶清扫器安装于头部滚筒附***稳工作面处，可与H型匹配做二次清扫。
N型合金橡胶清扫器安装于头部滚筒附***稳工作面处，清除可逆运行输送带上的粘附物料。
O型合金橡胶清扫器安装于尾部滚筒附近非工作面处。
I型合金橡胶清扫器安装于尾部滚筒附近非工作面处，清除可逆运行输送带上的粘附物料。
合金清扫器组成部分
A、清扫板 B、橡胶弹性块 C、中间支架 D、横梁 E、调节装置
合金清扫器安装步骤
1、找出皮带与皮带轮相切之点，将合金清扫器安装于此点下方安装范围内且与安装皮带面之垂直线成33°夹角。
2、清扫器安装前，根据金属刮板轴的尺寸位置，在输送机机头罩上开安装孔，并在机头罩两侧焊接角钢。
3、按尺寸要求在工字钢上焊接横梁，并固定定滑轮组。
4、在角钢上正确安装轴承座，准确核对清扫器高度H，U型孔一侧轴承座暂时不紧固。
5、清扫器安装时，将组合轴（金属刮板轴、金属刮板及其座、套筒、连杆）从机头罩内侧安装孔送入，并支撑在轴承座上，固定U型孔一侧轴承座，紧固轴承座上盖与下盖，保证金属刮板轴和连杆转动灵活。
6、将钢丝绳与配重盘、连杆连接，用绳夹固定，预放配重10公斤。
7、安装清扫器橡胶刮板轴，连杆销固定，加配重至40公斤，保持橡胶刮板33°状态。
8、清扫器安装时将DTQ—1400型清扫器与皮带面微接触，于试运转时，调整配重重量以顺时针方向使橡胶刮板清扫块向上移动3-5mm。
该产品具有以下特点：
1）设计结构紧凑，配制合理，产品轻便、美观、易于操作；
2）采用了高耐磨特种硬质合金刮板，加之较好的综合机械性能，延长了产品的使用周期；
3）产品备件具有互换及可调性，更便于安装调试、更换。
