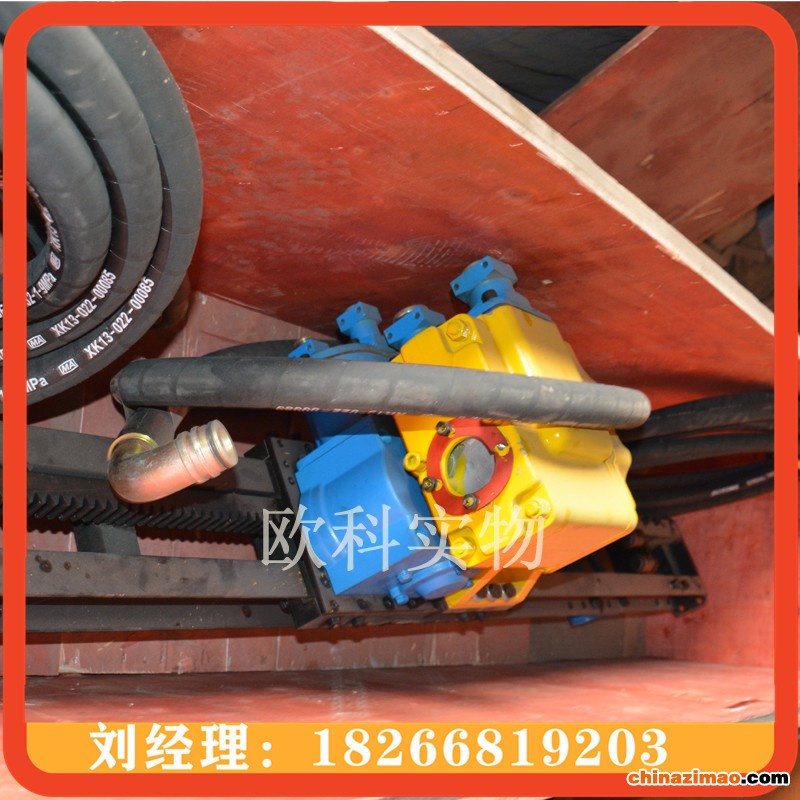

井下柱架式潜孔钻机 液压架柱式钻机 探水钻机 气动架柱式钻机是为瓦斯浓度高且井下不易使用的电源的巷道设计，适用于探测地质结构、煤层探水、探瓦斯孔、煤层注水孔和卸放压力孔的施工作业。ZQJC气动架柱回转钻机结构为手动液压顶紧，气动马达啮合齿条驱动回转器进给和后退，ZQJC气动架柱回转钻机主机回转器可实现正 反双向旋转，从而实现塌孔状态时，钻杆顺利退出。ZQJC气动架柱回转钻机具有轻便、安全、移动方便、维修简单等特点，从而大大降低了工人的劳动强度。
ZQJC系列气动架柱式钻机参数
单位 ZQJC-150/2.8 ZQJC-200/5
1 工作气压 MPa 0.50 0.5
2 额定转矩 N?m 150 200
3 额定转速 r/min 180 240
4 矿井下架柱式钻机最大输出功率 kW 2.8 5.0
5 最大负荷转矩 N?m 250 295
6 动力失速转矩 N?m 260 320
7 气动架柱式钻机启动转矩 N?m 255 310
8 负荷耗气量 m3/min 5.5 5.5
9 空载转速 r/min 450 600
10 1/2空载转速 r/min 225 300
11 1/2空载转速时的转矩 N?m 120 150
12 噪声 声压级声功率级 dB(A) dB(A) 108 118 108 118
13 钻尾尺寸 mm 18×18 18×18
14 钻孔直径 mm ?50 ?150 ?76 ?150
15 推进力 kN 5 5
16 矿用气动架柱式钻机导轨长度 r/min 2200 2200
17 导轨推进行程 r/min 1300 1300
18 空载推进速度 mm/min 6000 6000
19 最大工作高度 mm 1500 1500
20 气动架柱式钻机最小工作高度 mm 500 500
21 主机重 kg 45 62
22 支撑机构机重 kg 130 130
23 参考钻深 m 100 120
ZQJC-1000/11.0气动架柱式钻机优点：
一、采用折弯结构的U型横梁设计，强度大，整机稳定性提升50%
二、2.5吨的推进力，大模数的齿形设计，保障钻机推进、回拔有力、持久
三、独立的供水装置，不怕漏水损坏轴承
四、架柱式风动钻机特殊的封水设计，寿命提高200%，再也不用频繁更换密封圈
五、独特的立柱顶紧设计，杜绝跑冒滴漏和不收缸现象，实现真正的安全施工
六、全方位360°无死角施工
七、整机轻便，随施工随走，运输便利
八、单立柱、双立柱、三立柱，多种组合任意选择，能满足各种作业需求
